Ozvučnice pre PIKO Laminatky a Plecháče

Montáž príslušenstva prenechajte odbornému personálu alebo požiadajte o montáž v tomto obchode. Nesprávne zapojenie prvkov spôsobí poškodenie elektroniky modelu alebo dekodéru!!!

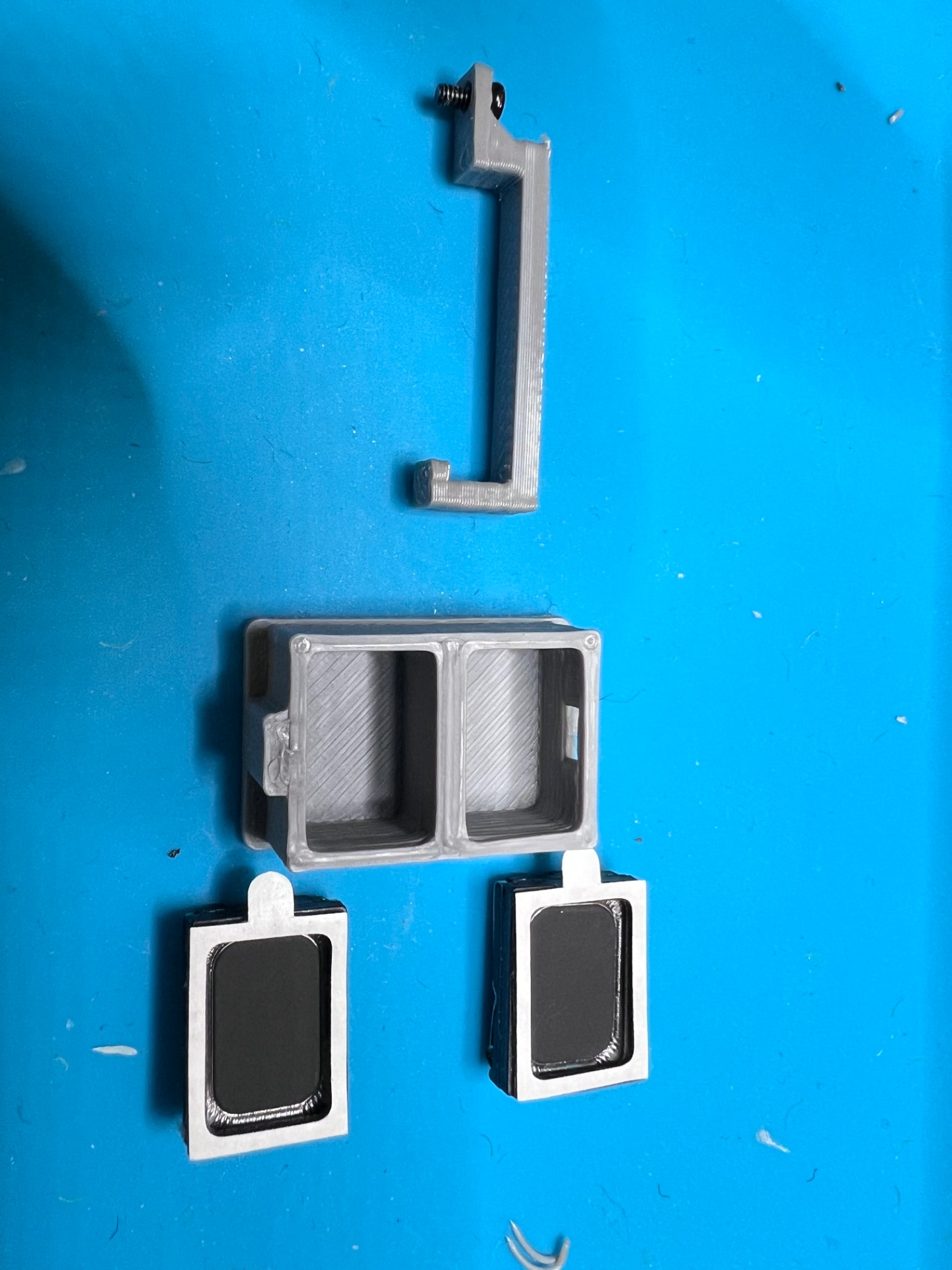

KROK 1. Skontrolujte stav a množstvo dielov podľa obrazka. Odlepte papierove chrániče reproduktorov, reproduktory nalepte na ozvučnicu súmerne,aby žiadna strana netrčala cez stenu plastu.Reproduktory musia byť vzajomne otočene o 180stupňov!!!

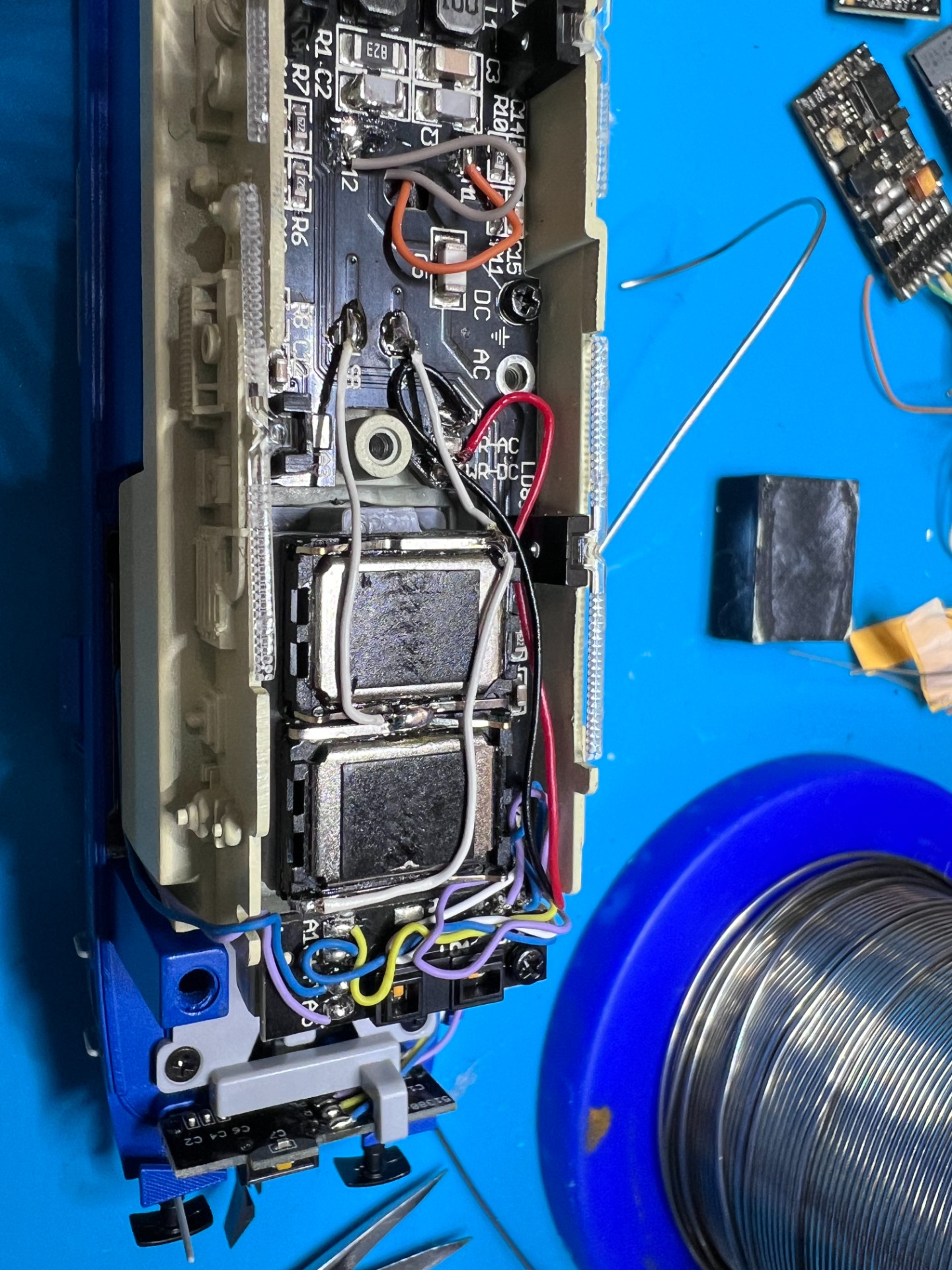

KROK 2. Spojte oba reproduktory v strede cínovou plochou. Pripojte vodič a druhý koniec pripojte k plošnemu spoju modelu podľa obrazku.

KROK 3. Pripojte vodič č.2 k plošnemu spoju modelu, na ľavý horný roh reproduktora 1 a pravý dolnz roh reproduktora 2. - pozerajte biele vodiče !!!!!!

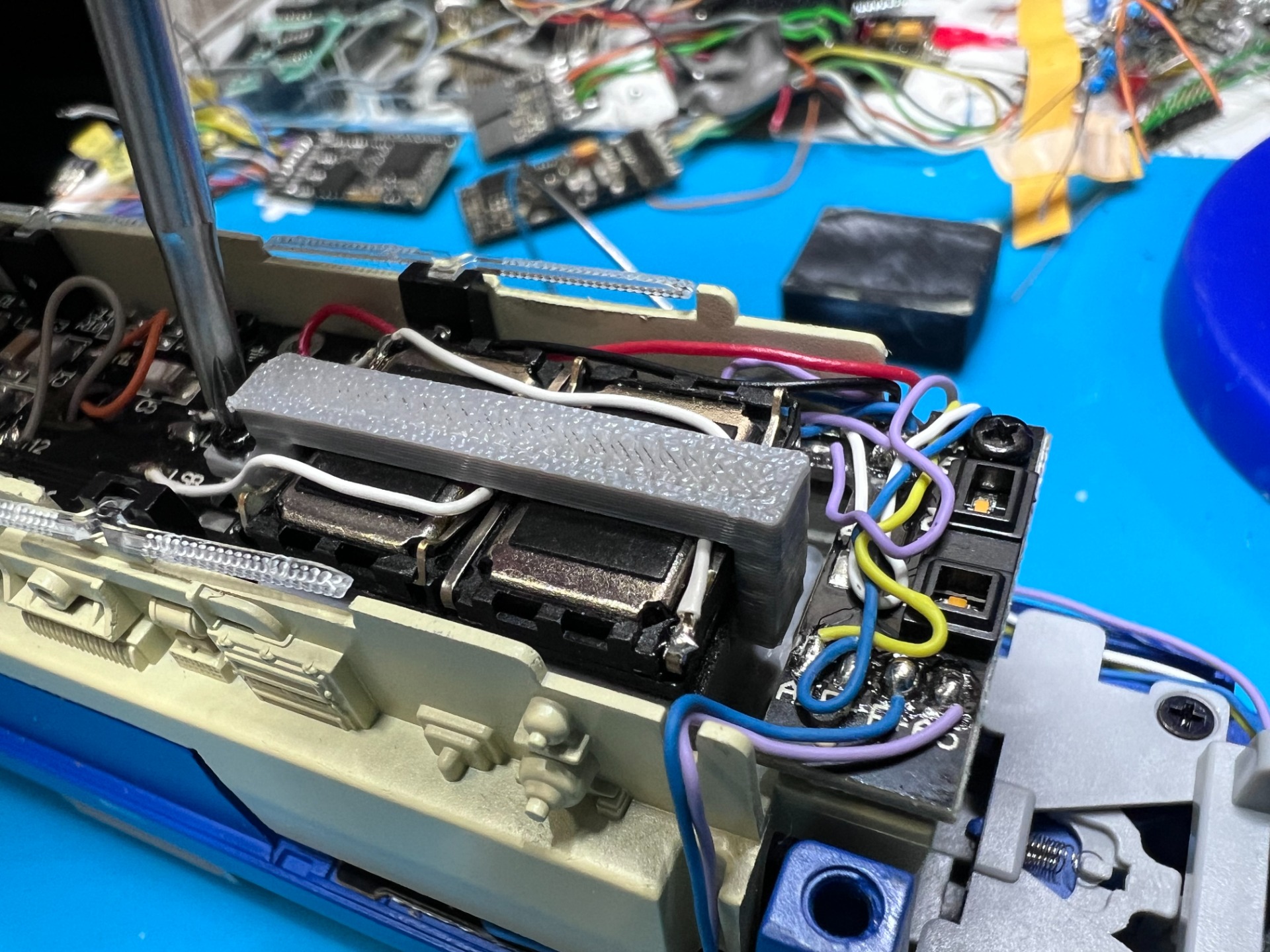

KROK 4. Osadte prítacnu sponu na reproduktory, a upevnite skrutkou z pôvodnej PIKO ozvučnice.

HOTOVO!!!

Skontrolujte odpor Ohmetrom na prípojných bodoch - blele vodiče= ca. 4Ohm pozor merajte bez dekoderu!!!!
